BGP路由优选

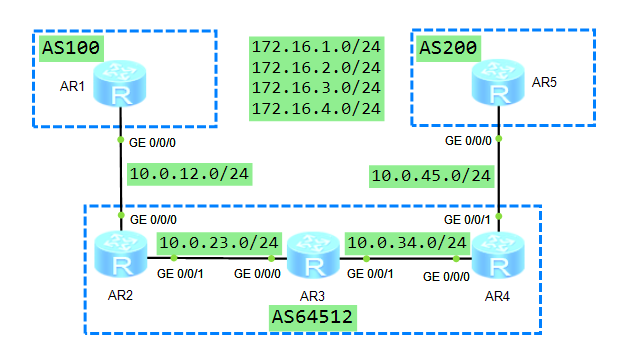

拓扑图
配置需求
所有设备均创建Loopback0接口，IP地址为10.0.x.x/32，其中x为设备编号，所有设备都使用Loopback0地址作为BGP Router ID。
AS64512内运行OSPF，在互联接口（不包括连接外部AS的接口）、Loopback0接口上激活OSPF。
EBGP对等体关系基于直连接口建立，IBGP对等体关系基于Loopback0接口建立。
R1、R5上存在相同的网段，在R1、R5上将其发布到BGP，以用于BGP路由优选。
配置思路
1.设备IP地址配置。 2.配置AS64512内的OSPF，在互联接口（不包含连接外部AS的接口）、Loopback0接口上激活OSPF。
3.按照规划配置BGP对等体，在R1、R5上将路由发布到BGP中。
4.在R1上通过路由策略修改BGP路由172.16.1.0/24的AS_Path属性值，使得R3优选R5发布的BGP路由。
5.在R4上通过路由策略修改BGP路由172.16.2.0/24的Local_Preference属性值，使得R3优选R4通告的BGP路由。
6.在R2上通过路由策略修改BGP路由172.16.3.0/24的MED属性值，使得R3优选R5发布的BGP路由。
7.在R3上通过路由策略修改BGP路由172.16.4.0/24的preferred-value属性值，使得R3优选R4通告的BGP路由。
8.验证本地始发的BGP路由优于从对等体学习的BGP路由。在R2上创建Loopback1接口，将Loopback1接口路由发布到OSPF中，之后在R2、R3上将该接口路由发布到BGP中，R3的BGP路由表中将会存在两条关于R2 Loopback1接口的BGP路由。
9.修改Origin属性。在R1、R5上创建Loopback5接口，将接口路由发布到BGP中，验证Origin属性为IGP的BGP路由优于Origin属性为 Incomplete的BGP路由。
10.验证EBGP路由的优先级高于IBGP路由。在R1、R3上创建Loopback6接口，将Loopback6接口路由发布到BGP中，在R2上观察优选结果。
11.验证BGP优选到Nex_Hop的IGP度量值最小的路由。R2、R4之间基于环回口建立IBGP对等体关系，在R2、R3上建立Loopback7接口并将接口路由发布到BGP中，在R4上观察BGP路由优选情况。
配置代码

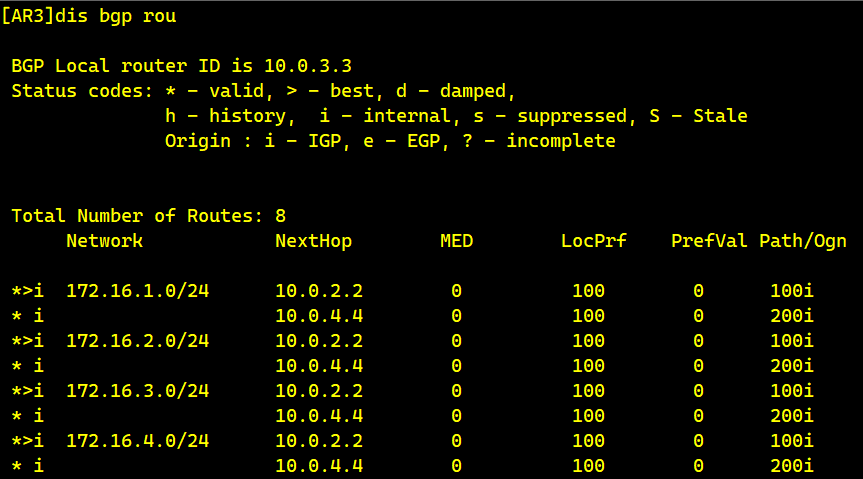

3.发布路由并在R3查看

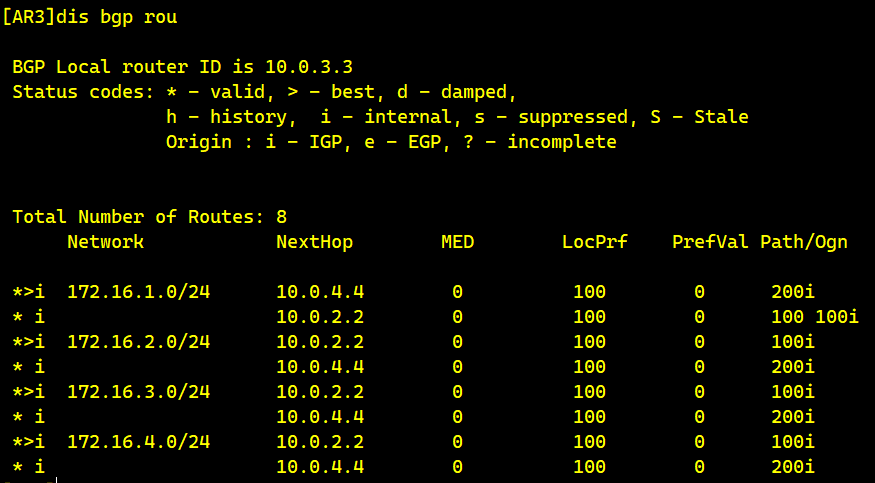

4.在R1上通过路由策略修改BGP路由172.16.1.0/24的AS_Path属性值，使得R3优选R5发布的BGP路由。
在AR1上配置
ip ip-prefix as-path permit 172.16.1.0 24
route-policy as-path permit node 10
if-match ip-prefix as-path
apply as-path 100 additive
quit
route-policy as-path permit node 20
quit
bgp 100
peer 10.0.12.2 route-policy as-path export
quit
5.在R4上通过路由策略修改BGP路由172.16.2.0/24的Local_Preference属性值，使得R3优选R4通告的BGP路由。
在AR4上配置
ip ip-prefix locprf permit 172.16.2.0 24
route-policy locprf permit node 10
if-match ip-prefix locprf
apply local-preference 200
quit
route-policy locprf permit node 20
quit
bgp 64512
peer 10.0.3.3 route-policy locprf export
quit
6.在R2上通过路由策略修改BGP路由172.16.3.0/24的MED属性值，使得R3优选R5发布的BGP路由。
在AR2上配置
ip ip-prefix med permit 172.16.3.0 24
route-policy med permit node 10
if-match ip-prefix med
apply cost 100
quit
route-policy med permit node 20
quit
bgp 64512
peer 10.0.12.1 route-policy med import
quit

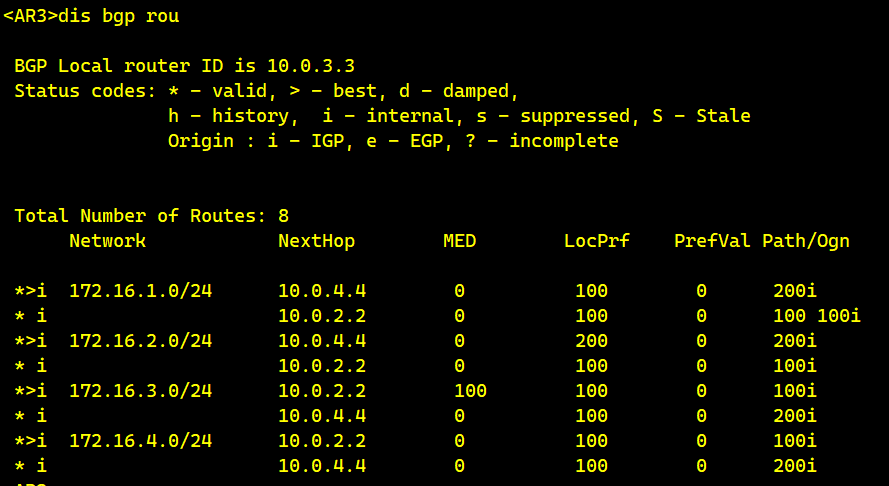

但是AR3还是优选10.0.2.2方向的路由，因为来自不同AS的MED值需要设置参与比较
bgp 64512
compare-different-as-med
quit

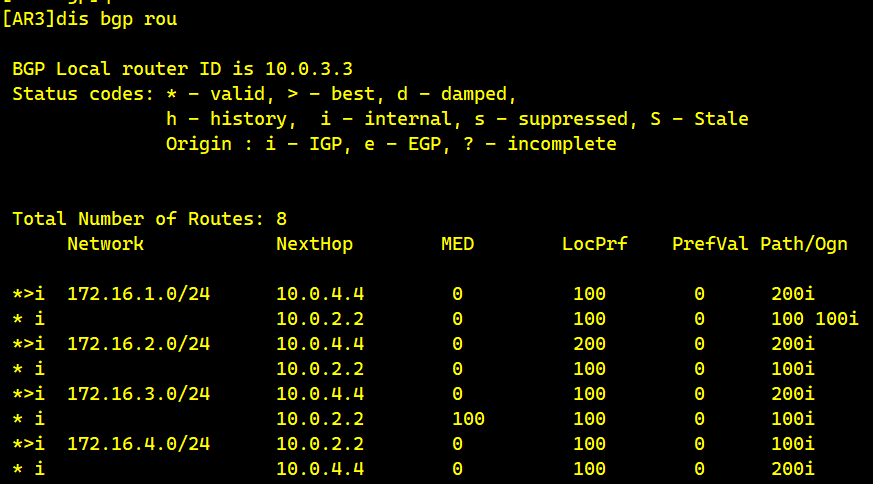

设置完成后，自动优选10.0.4.4方向的路由

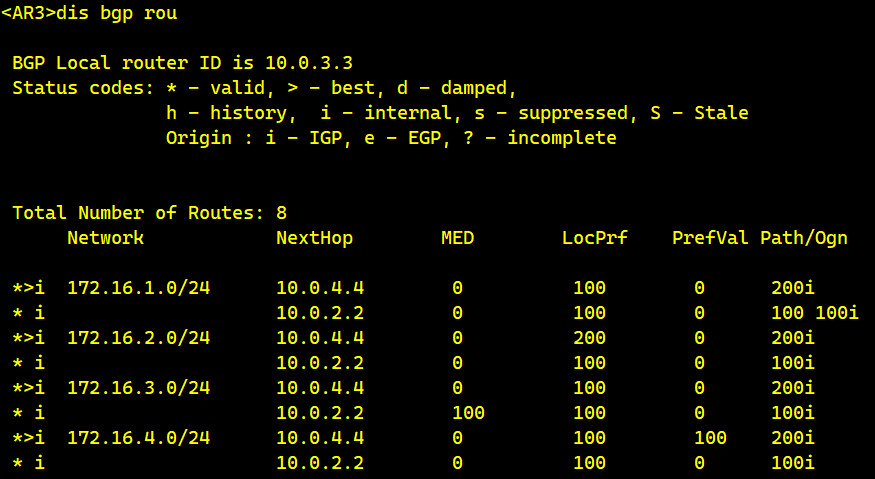

7.在R3上通过路由策略修改BGP路由172.16.4.0/24的preferred-value属性值，使得R3优选R4通告的BGP路由。
ip ip-prefix pref permit 172.16.4.0 24
route-policy pref permit node 10
if-match ip-prefix pref
apply preferred-value 100
quit
route-policy pref permit node 20
quit
bgp 64512
peer 10.0.4.4 route-policy pref import
quit
8.验证本地始发的BGP路由优于从对等体学习的BGP路由。在R2上创建Loopback1接口，将Loopback1接口路由发布到OSPF中，之后在R2、R3上将该接口路由发布到BGP中，R3的BGP路由表中将会存在两条关于R2 Loopback1接口的BGP路由。
在AR2上创建接口并发布路由
int lo1
ip add 100.1.1.1 32
quit
ospf
area 0
network 100.1.1.1 0.0.0.0
quit
quit
bgp 64512
network 100.1.1.1 32
quit在AR3上发布路由
bgp 64512
network 100.1.1.1 32
quit

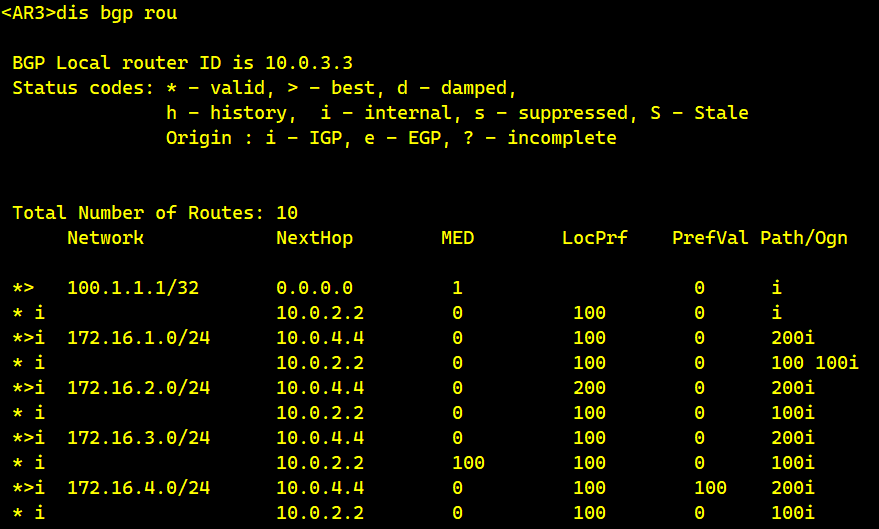

在AR3上可以看到本地始发优于对等体学习

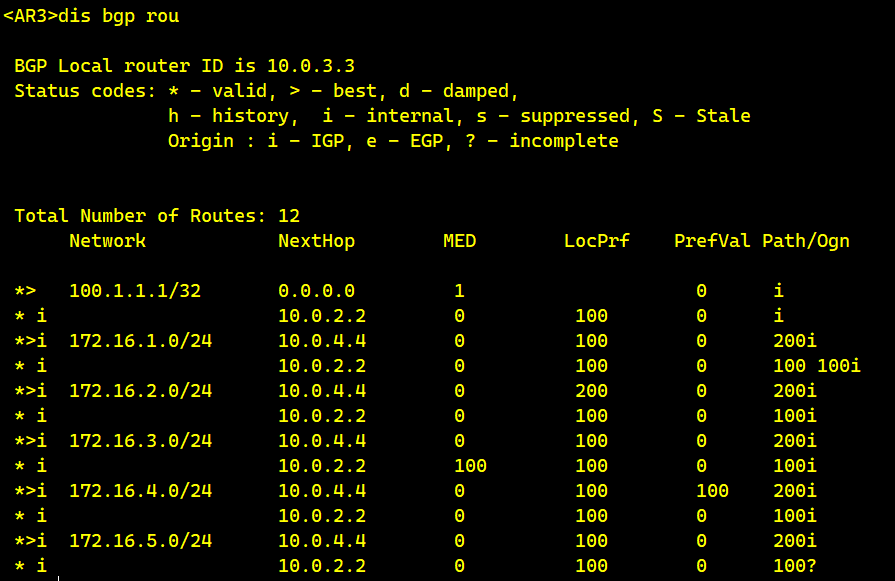

9.修改Origin属性。在R1、R5上创建Loopback5接口，将接口路由发布到BGP中，验证Origin属性为IGP的BGP路由优于Origin属性为 Incomplete的BGP路由。
在AR1和AR5创建Lo5接口，并发布到BGP中
int lo5
ip add 172.16.5.1 24
quit
bgp 100
network 172.16.5.0 24
quit在AR2上配置
ip ip-prefix ori permit 172.16.5.0 24
route-policy ori permit node 10
if-match ip-prefix ori
apply origin incomplete
quit
route-policy ori permit node 20
quit
bgp 64512
peer 10.0.3.3 route-policy ori export
quit

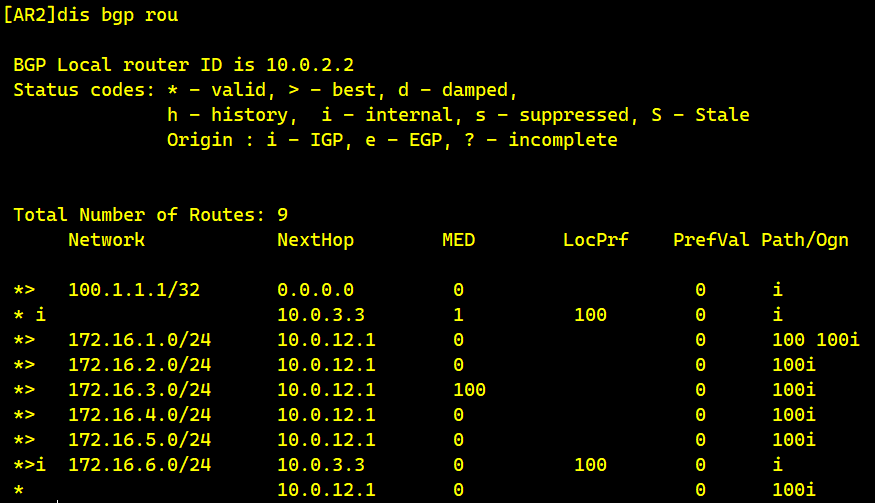

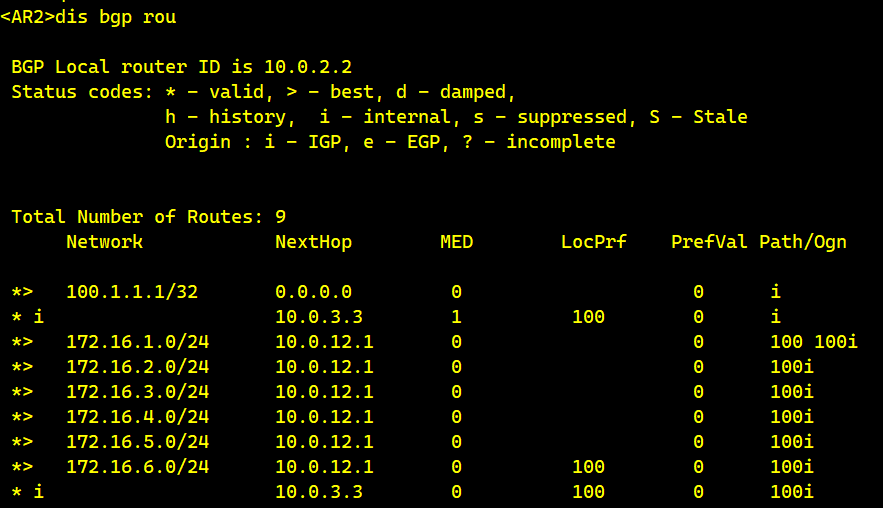

10.验证EBGP路由的优先级高于IBGP路由。在R1、R3上创建Loopback6接口，将Loopback6接口路由发布到BGP中，在R2上观察优选结果
在AR1和AR3创建Lo6接口
int lo6
ip add 172.16.6.1 24
quit在AR1和AR3的BGP上发布路由
由于LocPrf属性和AS-Path长度不一样，因此需要路由策略将其他属性保持一致
ip ip-prefix 10 permit 172.16.6.0 24
route-policy 10 permit node 10
if-match ip-prefix 10
apply as-path 100 additive
quit
route-policy 10 permit node 20
quit
route-policy 20 permit node 10
if-match ip-prefix 10
apply local-preference 100
quit
route-policy 20 permit node 20
quit
bgp 64512
peer 10.0.3.3 route-policy 10 import
peer 10.0.12.1 route-policy 20 import
quit

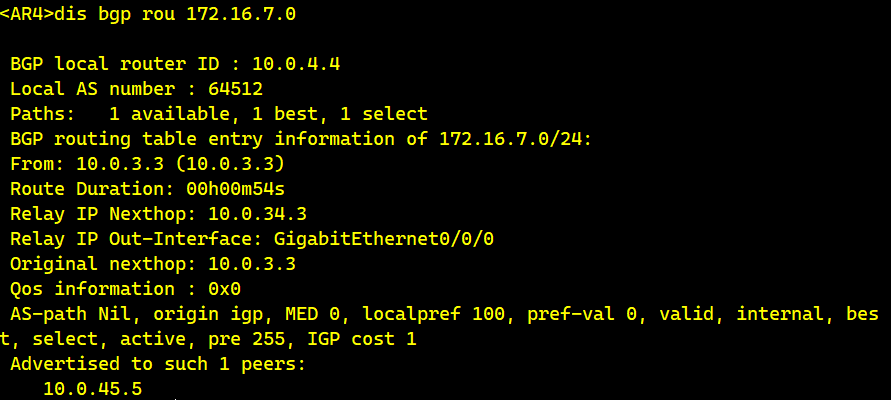

11.验证BGP优选到Nex_Hop的IGP度量值最小的路由。R2、R4之间基于环回口建立IBGP对等体关系，在R2、R3上建立Loopback7接口并将接口路由发布到BGP中，在R4上观察BGP路由优选情况
int lo7
ip add 172.16.7.1 24
quit
bgp 64512
network 172.16.7.0 24
quit
