二层无线组网

标签

HCIA-Datacom

字数

568 字

阅读时间

3 分钟

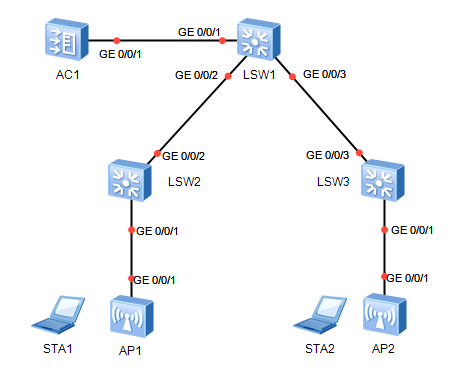

拓扑图

547

配置说明

掌握认证AP上线配置；无线配置模板；WLAN配置基本流程， AC处于旁挂与AP处于二层，AC作为DHCP为AP服务， S1作为DHCP为STA服务，业务数据直接转发。 AP管理VLAN：VLAN100 STA业务VLAN：VLAN101 DHCP服务器：AC作为DHCP为AP服务，S1作为DHCP为STA服务，默认网关192.168.101.254 AP地址池：192.168.100.1-192.168.100.253 STA地址池：192.168.101.1-192.168.101.253 AC的源接口IP：VLAN100：192.168.100.254 AP组：ap-group1 VAP模板：HCIA-WLAN，域管理模板：default 国家码：中国CN SSID模板：名称HCIA-WLAN，SSID名称：HCIA-WLAN 安全模板：名称HCIA-WLAN，策略：WPA-WPA2+PSK+AES，密码：HCIA-Datacom VAP模板：名称HCIA-WLAN，直接转发，业务VLAN：VLAN101，引用模板：SSID、安全

配置代码

基础配置

无线控制

在所有交换机/AC配置VLAN 100，AC、LSW1、LSW2和LSW3上配置

vlan batch 100

在所有接口配置Trunk模式，并放行接口 AC

int vlanif 100
ip add 192.168.100.254 24
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 100

LSW1

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 100
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 100
int g0/0/3
port link-type trunk
port trunk allow-pass vlan 100

LSW2

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 100
port trunk pvid vlan 100
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 100

LSW3

int g0/0/1
port link-type trunk
port trunk allow-pass vlan 100
port trunk pvid vlan 100
int g0/0/3
port link-type trunk
port trunk allow-pass vlan 100

配置域管理模板并加入AP组

wlan
regulatory-domain-profile name default
country-code cn
quit
ap-group name ap-group1
regulatory-domain-profile default

输入Y确认配置AC源接口

dhcp enable
capwap source int vlanif 100
dhcp select interface

静态导入AP

wlan
ap auth-mode mac-auth
ap-id 0 ap-mac 00e0-fc69-7210
ap-name ap1
ap-group ap-group1

输入Y确认

模板

创建安全模板

wlan
security-profile name HCIA
security wpa-wpa2 psk pass-phrase huawei123 aes

创建SSID模板

wlan
ssid-profile name HCIA
ssid HCIA

创建VAP模板

wlan
vap-profile name HCIA
forward-mode direct-forward
service-vlan vlan-id 101
security-profile HCIA
ssid-profile HCIA

启用射频

wlan
ap-group name ap-group1
vap-profile HCIA wlan 1 radio all

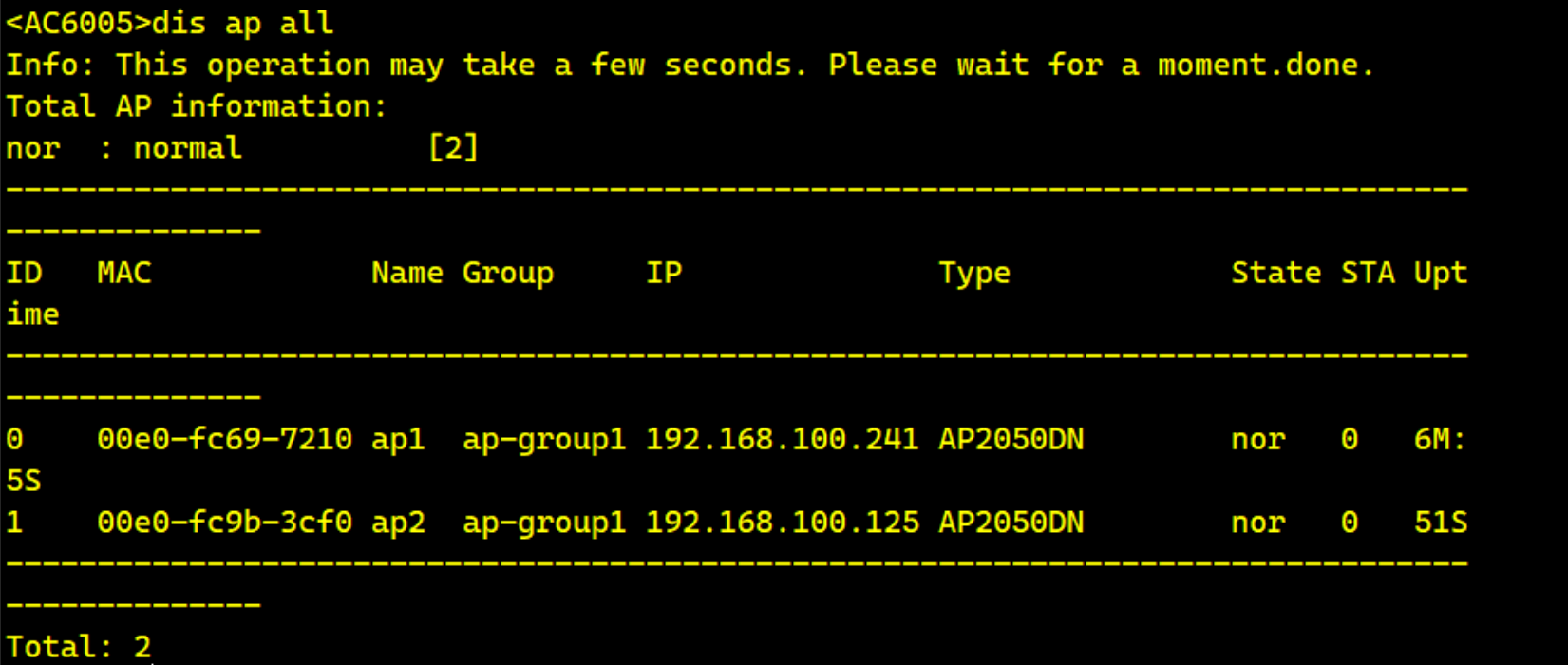

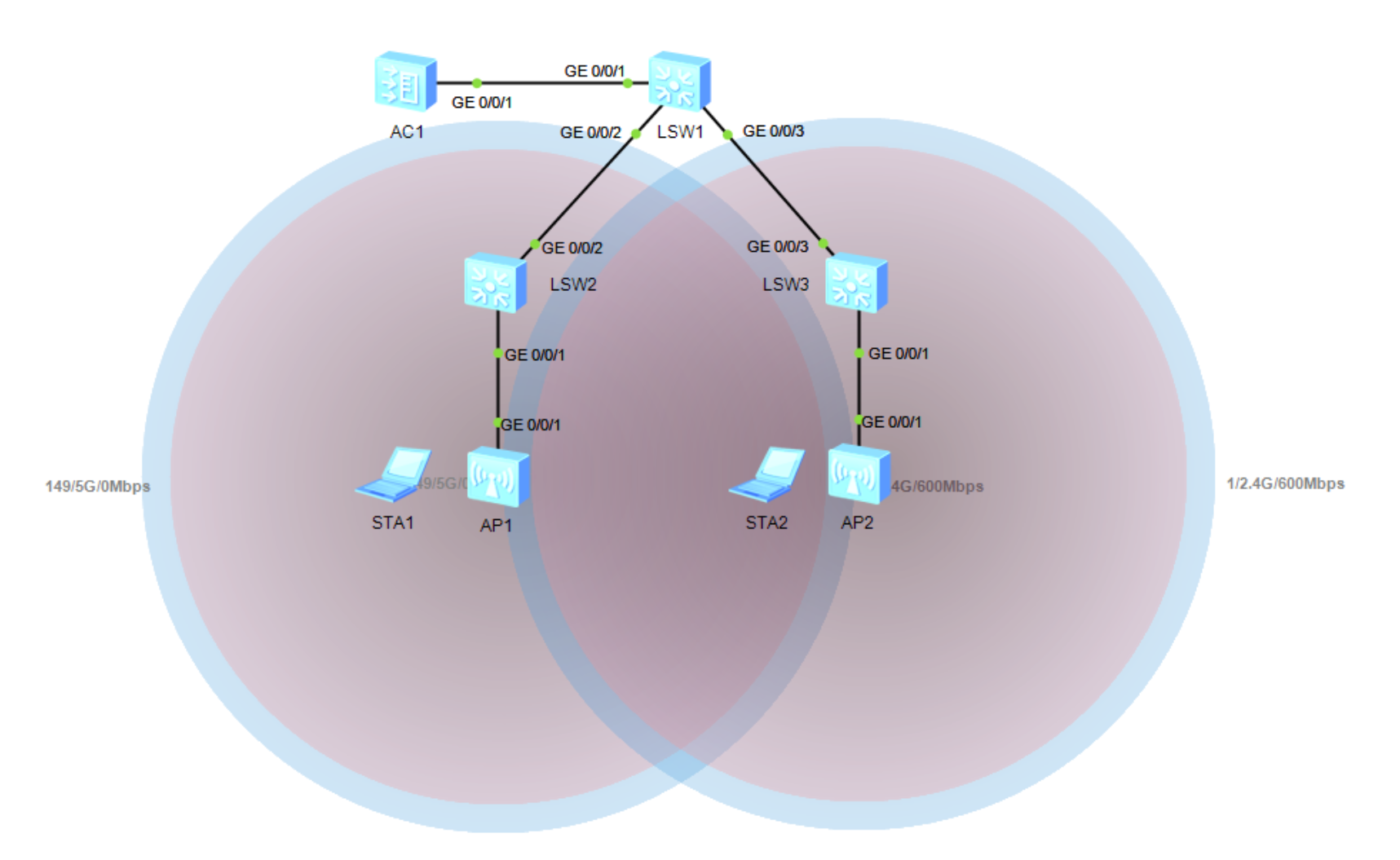

结果如下图

数据业务

LSW1

dhcp enable
vlan batch 101
int vlanif 101
ip add 192.168.101.254 24
dhcp select interface
int g0/0/2
port trunk allow-pass vlan 101
int g0/0/3
port trunk allow-pass vlan 101

LSW2

vlan batch 101
int g0/0/1
port trunk allow-pass vlan 101
int g0/0/2
port trunk allow-pass vlan 101

LSW3

vlan batch 101
int g0/0/1
port trunk allow-pass vlan 101
int g0/0/3
port trunk allow-pass vlan 101
